柴油发电机组继电器控制系统是什么?

发布时间:2021-01-20 04:00来源:顶博电力 人气:2132次
继电器控制系统由柴油发电机、交流无刷同步发电机和控制屏等三部分组成,其主要控制对象是自动化柴油发电机组中的柴油机和控制屏。作为提供电能的柴油发电机组,要求能自动控制工作,以适应现代通信及网络化发展的要求。专业控制器采用微处理器技术,以各种集成电路取代继电器控制及分立电子元器件组成的逻辑电路,直至发展成为以专用控制器为核心的自动化系统,其性能特点总体来说成本低、性能高。

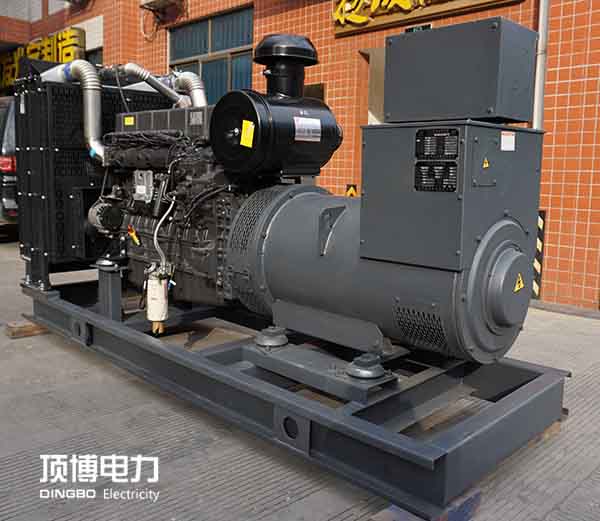

柴油发电机组

       继电器控制系统由柴油发电机、交流无刷同步发电机和控制屏等三部分组成,其主要控制对象是自动化柴油发电机组中的柴油机和控制屏。作为提供电能的柴油发电机组,要求能自动控制工作,以适应现代通信及网络化发展的要求。伴随着计算机技术的发展,柴油发电机组自动化技术越来越成熟。专业控制器采用微处理器技术,以各种集成电路取代继电器控制及分立电子元器件组成的逻辑电路,直至发展成为以专用控制器为核心的自动化系统,其性能特点总体来说成本低、性能高,在实际应用中,各有千秋。

       自动化柴油发电机组,主要由市电监测、油机电监测、自起动控制器、显示报警装置、市电切换电路及油机电切换电路等部分组成。市电监测、油机电监测、切换电路和自起动控制器均采用继电器逻辑控制。

       1)自动起动和自动供电
       当市电中断时,市电切换电路立即切断市电供电电路,同时,市电监测电路通过自起动控制器使起动电动机运转,从而起动柴油发电机组。起动成功后,润滑油油烁上升,当油压升到规定值时,起动成功油压传感器,接通润滑油路电磁场阀的控制电路,该电磁阀把升速油缸的油路打开,柴油发电机的压力润滑油推动油缸活塞,带动油门手柄向升速方向移动,在升速限位控制器的作用下,柴油发电机工作在额定转速。此时,在自动电压调节器的作用下,发电机输出额定电压·然后,柴油发电机电切换电路接通,柴油发电机发电机开始给负载供电。

       2)市电恢复后自动停机
       市电恢复后,在市电监测电路的作用下,首先切断柴油发电机供电电路,然后,市电切换电路投人工作,负载由市电供电。同时,自起动控制器使停机电磁铁动作,控制柴油发电机的油门,柴油发电机先低速运行,然后自动停机。

       3)故障停机与报警
       在机组运行过程中,冷却水出水温度达到95℃±2℃时,温度控制器通过系统控制器发出声光报警信号并切断负载,同时,停机电磁铁动作,柴油发电机组停止运转。

       柴油发电机组运行过程中,当润滑油的油压低于规定值时,油压低报警传感器的触点闭合,控制器通过显示报警装置发出声光报警信号,同时切断油机电切换电路,然后停机电磁铁运行,柴油发电机组自动停机。当机组转速超出额定转速时,油机电监测电路中的高周率继电器动作,柴油发电机组自动停机。

       继电器控制系统是电力系统或电力设备中较为重要的设备之一,对电力设备是否能良好的运行起到一个防范的作用,能够提高电力设备的安全系数。
