顶博云监控通信模块特点介绍

发布时间:2021-05-13 04:50来源:顶博电力 人气:2141次
顶博云监控通信模块是一个4G全网通无线网络通信协议转换模块,可以实现带有串行通信接口的发电机组连入网络。模块登录云服务器后,通过4G无线网络将获取的数据信息传送到相应的云服务器,顶博电力柴油发电机组用户可通过手机APP、电脑等终端设备实时监控发电机组的运行状态和查询发电机组的运行记录。


       顶博云监控通信模块是一个4G全网通无线网络通信协议转换模块,可以实现带有串行通信接口的发电机组连入网络。模块登录云服务器后,通过4G无线网络将获取的数据信息传送到相应的云服务器,顶博电力柴油发电机组用户可通过手机APP、电脑等终端设备实时监控发电机组的运行状态和查询发电机组的运行记录。

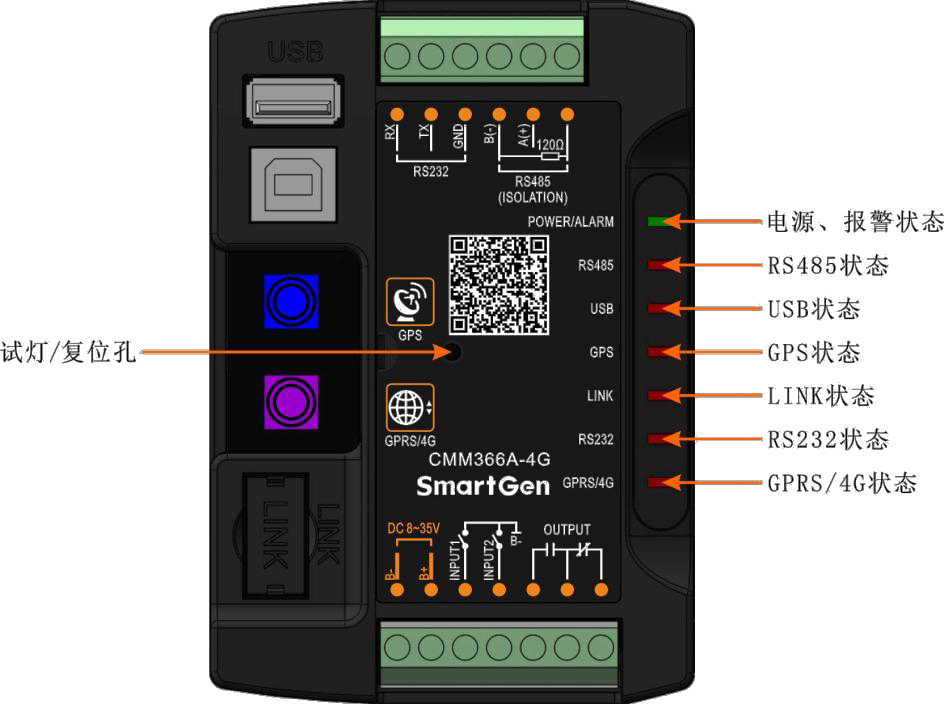

面板指示灯和内部按键介绍
面膜标识 说明

POWER/ALARM
LED 亮绿色:模块正常供电指示;
LED 亮红色:模块公共报警指示。

RS485(红色)
常灭:RS485 不使能; 常亮:通信失败; 闪烁:通信正常。

USB(红色)
常灭:USB(Host)不使能;
常亮:通信失败; 闪烁:通信正常。

GPS(红色)
常灭:GPS 不使能;
常亮:GPS 未获取到卫星信号; 闪烁:GPS 获取到卫星信号。

LINK(红色)
常灭:不使能;
常亮:通信失败; 闪烁:通信正常。

RS232(红色)
常灭:RS232 不使能;
常亮:通信失败; 闪烁:通信正常。

GPRS/4G(红色)
灭:CMM366A-4G 模块与服务器未注册成功;
亮:与服务器注册成功; 闪烁:实时数据通信正常。

                                   内部试灯/复位按键:
                                   长按 1 秒:所有 LED 指示灯点亮;
                                   长按 10 秒:恢复模块默认配置,所有指示灯闪烁 3 次。
                                   注意:恢复默认配置后,需要重新通过 PC 软件进行参数设置,请谨慎操作。

       顶博云监控通信模块性能特点
       1、可通过 4G 无线网络与云服务器连接,一个云监控模块监控一台发电机组;
       2、具备多种和机组控制模块进行通信的接口:RS485、RS232、LINK、USB(Host);可监控国际一 流品牌的大多数发电机组控制模块;
       3、模块供电电源范围宽 DC (8~35)V,可直接使用发动机自带的起动蓄电池;
       4、采用 ARM 32 位单片机,系统集成度高、编程能力强;
       5、模块具有 GPS 定位功能,获取机组的位置信息,可实现机组的定位;
       6、模块采用 JSON 格式的网络数据通信协议,实时机组数据变化时进行上传,同时采用压缩算法, 极大缩减网络流量;
       7、当发电机组发生报警时,可立即上传数据到服务器;
       8、具有两个可编程开关量输入口,可接入外部报警信号;
       9、具有一个可编程继电器输出端口,可输出各种报警信号;
       10、模块面板具有电源和多种通信状态指示灯,模块工作状态一目了然;
       11、具有试灯功能;
       12、参数设置功能:用户通过模块 USB 接口进行参数设置;
       13、采用标准π型 35mm 导轨安装或螺丝固定安装,可安装在发电机组控制箱内;
       14、模块化结构设计,阻燃 ABS 外壳,重量轻,结构紧凑,安装方便。

       顶博云模块有GPS定位功能,将获取的经纬度,海拔信息实时上传到相应的云服务器。而且期不但可以实现发电机组的远程监控,还可以接入一些开关量报警输入/输出信号,实现机房门禁、防盗、消防等附属设施的监控。
